1. Giải pháp mạng cáp quang nội bộ – mạng LAN

Với nhu cầu về tốc độ và sự ổn định của hệ thống mạng nội bộ – mạng Lan, mà ngày nay việc các doanh nghiệp, trường học ứng dụng cáp quang vào sử dụng trong mạng nội bộ là một điều hết sức cần thiết và nên làm. Hiện nay giá thành của cáp quang, các phụ kiện quang cũng như bộ chuyển đổi quang điện đã giảm đáng kể so với một vài năm về trước do đó chi phí cho một đường truyền cáp quang nội bộ là không cao và phù hợp với mọi doanh nghiệp, trường học. Vậy để triển khai một hệ thống mạng LAN cáp quang nội bộ thì câu hỏi đặt ra là cần phải sử dụng những thiết bị gì, thiết bị đó có tương thích với hệ thống mạng hiện tại hay không,…

Để giải đáp những thắc mắc trên còn tùy thuộc vào từng yêu cầu thực tế cụ thể của Khách hàng như sau:

* Về mặt khoảng cách: Chúng ta thường sử dụng cáp quang cho các đường truyền từ 100m trở lên, việc khoảng cách dài hay ngắn không anh hưởng tới việc truyền dữ liệu cũng như độ ổn định của hệ thống mà nó chỉ ảnh hưởng đến chi phí triển khai.

* Về mặt tốc độ: Hiện nay đa phần chúng ta sử dụng chuẩn Fast Ethernet có tốc độ 10/100Mbps và chuẩn Gigabit Ethernet (10/100/1000Mbps) trong các hệ thống mạng nội bộ do vậy tùy vào tốc độ của hệ thống hiện tại mà khi triển khai mạng cáp quang chúng ta phải chọn bộ chuyển đổi quang điện tương ứng.

* Điều kiện làm việc: Mỗi thiết bị đều được thiết kế để hoạt động trong một điều kiện môi trường nhất định, nếu dùng không đúng chủng loại có thể làm cho hệ thống hoạt động không ổn định vì thế chúng ta cũng phải đặc biệt quan tâm điến yếu tố này. Dưới đây là một số điều kiện làm việc của thiết bị: Điều kiện làm việc trong văn phòng; Điều kiện làm việc ngoài trời; Điều kiện làm việc trong các công nghiệp; Điều kiện làm việc trong các khu hầm mỏ, …

2.Một hệ thống mạng LAN cáp quang nội bộ sẽ cần các vật tư, thiết bị sau:

  •  Cáp quang Singlemode hoặc Multimode
  •  Hộp phối quang (ODF) đặt tại 2 điểm mạng
  •  Dây nhảy quang để kết nối với thiết bị
  •  Dây nối quang:

cáp quang



Hình ảnh cụ thể dây cáp quang từ nhà cung cấp dịch vụ kéo về được đấu nối với các thiết bị.

3. Giải pháp mạng cáp quang nội bộ – mạng LAN

P/S: 1-2 năm trước mình dùng dây mạng UTP để lắp đặt mạng nội bộ. Lúc đầu kéo dây mạng không có ruột gà bảo vệ nên được một thời gian dây bên ngoài trời bị hỏng do mưa nắng. Sau đó cho vào trong ruột gà cũng đỡ hơn một chút. Tuy nhiên, muốn kéo mạng đi xa hơn 100m thì lại phải qua 2-3 switch, mạng chậm hơn và không ổn định. Sau khi tìm hiểu sơ đồ, các thiết bị cần thiết cho mạng cáp quang thì mình thấy mạng Lan cáp quang đầu tư ban đầu tốn kém hơn một chút xíu nhưng sẽ ít bị hỏng dây mạng, lại nhanh nữa. Tuy nhiên có một vấn đề mà mình không tự mình làm được như lắp đặt mạng cáp đồng đó là thiết bị dùng để hàn dây nối cáp quang với cáp quang. Thiết bị rất này đắt tiền (khoảng 130 triệu). Chắc là chỉ còn cách thuê công ty nào đó, hoặc bên dịch vụ cung cấp đến làm. Có dịp mình sẽ đề nghị Sếp chuyển sang mạng Lan cáp quang này.

    Hiện nay, các chuẩn mạng, truyền thông đang hoạt động trên môi trường cáp đồng và có nhược điểm là tốc độ thấp, khoảng cách truyền bị hạn chế, hệ thống hoạt đông không ổn định do dễ bị nhiễu về điện từ,… Do các hạn chế của cáp đồng mà ngày nay cáp quang đã, đang và sẽ là một giải pháp hoàn hảo để thay thế cho cáp đồng, và converter quang – bộ chuyển đổi quang điện là thiết bị không thể thiếu khi triển khai các hệ thống truyền dữ liệu trên nền cáp quang.

    Converter quang – bộ chuyển đổi quang điện hiện nay có rất nhiều chủng loại, mỗi loại dùng cho mỗi ứng dụng khác nhau tùy theo từng chuẩn tín hiệu. Dưới đây là một số ứng dụng được sử dụng nhiều nhất:

  • Hệ thống mạng nội bộ trên nền cáp quang dùng trong các doanh nghiệp, cơ quan, nhà máy,…
  • Hệ thống truyền dẫn video, hình ảnh, âm thanh đòi hỏi tối độ cao và khoảng cách lớn mà không làm giảm chất lượng của tín hiệu
  • Hệ thống viễn thông, truyền hình
  • Hệ thống truyền thông trong công nghiệp
  • Hiện nay đang tồn tại song song hai loại cáp quang là Multimode và Singlemode do vậy bộ chuyển đổi quang điện cũng được phân ra làm hai loại tương ứng với mỗi loại cáp quang.
  • Converter quang – Bộ chuyển đổi quang điện dùng cho cáp quang Multimode có khoảng cách truyền tối đa là 2 ~ 5Km tùy từng hãng sản xuất, và thường được sử dụng trong mạng nội bộ của các doanh nghiệp, cơ quan, nhà máy,…
  • Converter quang – Bộ chuyển đổi quang điện dùng cho cáp quang Singlemode có khoảng cách truyền xa hơn, có thể lên tới 120Km và thường được sử dụng trong ngành viễn thông, truyền hình,… hoặc các ứng dụng đòi hỏi khoảng cách truyền >5Km
  • Khi triển khai một hệ thống cáp quang có khoảng cách dưới 5Km chúng ta nên sử dụng cáp quang và bộ chuyển đổi quang điện Multimode, và sử dụng cáp quang cũng như bộ chuyển đổi Singlemode khi khoảng cách vượt quá 5Km.
  • Việc sử dụng không đúng theo khuyến cáo có thể hệ thống sẽ vẫn hoạt động được như độ ổn định không cao do bộ chuyển đổi quang điện (Fiber Media Converter) có 2 thông số rất quan trọng là công suất phát và độ nhạy, nếu trong phạm vi ngắn mà bạn sử dụng Singlemode thì công suất phát vượt vùng độ nhạy dẫn tới tín hiệu không nhận được và ngược lại đối với khi sử dụng Multimode

4. Hướng dẫn lắp đặt hệ thống mạng cáp quang Lan nội bộ

4.1. Hướng đi chung – Xu thế cáp quang hóa

    Hướng dẫn lắp đặt hệ thông mạng cáp quang Lan nội bộ – Như các bạn đã biết hiện nay hầu hết các nhà mạng đã và đang triển khai hệ thống cáp quang để đáp ứng nhu cầu về mặt tốc độ truy cập cũng như về tính ổn định của đường truyền internet. chính vì vậy mà hệ thống cáp đồng càng ngày càng giảm và sẽ không còn nữa. Nhưng lại có vấn đề ở đây là hầu hết các thiết bị trong văn phòng, nhà xường…đường chuyền tín hiệu và tín hiệu vào đều là tín hiệu điện.

  •  Với các nhà xưởng rộng, văn phòng rộng hay các tòa nhà đường dây mạng Lan không thể kéo dài được vì nhược điểm của cáp mạng đồng là truyền tín hiệu đi quá xa trên 100m tín hiệu sẽ rất yếu và hay bị nhiễu tín hiệu. giải pháp ở đây là dùng cáp quang để thay thế.
  •  Vậy thì thiết bị nào có thể chuyển đổi tín hiệu từ quang sang tín hiệu điện và cách lắp đặt như thế nào ?

Bài viết này chúng tôi sẽ giúp các bạn có thể tự lắp không cần phải nhờ đến nhân viên kĩ thuật kể cả với những khách hàng không am hiểu kỹ thuật

cáp quang

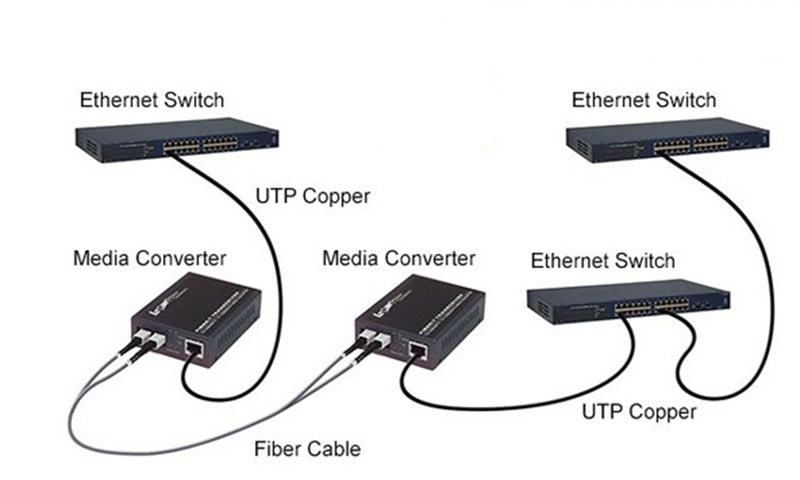

Hình Ảnh: sở đồ kết nối cáp quang mạng lan nội bộ

4.2. Các Vật tư cần chuẩn bị

  • Dây cáp quang Singlemode hoặc cáp quang Multimode
  • 2 Bộ chuyển đổi quang điện tốc độ (10/100Mbps) hoặc converter quang (10/100/1000Mbps)
  • 2 Hộp phối quang (ODF) tại 2 đầu dây cáp quang
  •  Dây nhảy quang để kết nối giữa converter và ODF
  •  Một số vật tư phụ khác phục vụ thi công

4.3. Hướng dẫn lắp đặt

Bước 1: Lựa chọn các vật tư phù hợp cụ thể như sau:

– Lựa chọn cáp quang, chiều dài cáp, hướng đi cáp:
+ Loại cáp quang: có 2 loại cáp quang Singlemode(đơn mốt) và cáp multimode(đa mốt) với những loại cái này các bạn cũng
cần lưu ý đến số sợi quang. Đều có từ 2 sợi đến 144 sợi. các bạn có thể lựa chọn theo nhu cầu sử dụng.
=> Xem thêm bài viết sự khác giữa cáp quang singlemode và multimode
+ Chiều dài cáp: Tối đa là 500m với cáp multimode và cáp singlemode tối đa là 20km. trong điều kiện như vậy đường truyền ổn định hơn
+ Hướng đi cáp: các bạn lên chọn những hướng đi phù hợp, tránh gập hay không để vật nặng đè lên cáp(tránh việc cáp bị gãy)
– Lựa chọn bộ chuyển đổi quang điện:
+ các bạn phải lựa chọn bộ chuyên đổi quang điện với tốc độ phù hợp với tốc độ đường truyền cừa nhà mạng cung cấp. nếu không tương thích với nhau có thể hệ thống sẽ không hoạt động hoặc hoạt động không ổn định
+ hiện tại có rất nhiều nhãn hàng Bộ chuyển đổi trên thị trường Gnet, OpTone là 2 dòng tốt nhất trên thị trường hiện nay.
=> Các bạn có thể xem thêm tại đây.
– Lựa chọn hộp phối quang(ODF):
Hộp phối quang (ODF) cũng như cáp quang có từ 2 đến 144 đầu nối. cùng tùy vào nhu cầu sử dụng mà các bạn có thể lựa chọn sao cho thích hợp.
– Lựa chọn dây nhảy quang:
+Với thị trường hiện tại các dòng converter quang về cở bản đều sử dụng đầu nối SC/UPC, như vậy các bạn chỉ cần lựa mua dây nhảy quang đầu nối chuẩn SC/UPC-SC/UPC là được.
=> Xem thêm dây nhẩy quang

Bước 2: Tiến hành lắp đặt

– Đi dây cáp quang: xác định vị trí đặt thiết bị mạng, hướng đi cáp làm sao cho thích hợp, thuận tiện.
– Sau khi đi xong dây cáp các bạn lấy Hộp phối quang (ODF) Hàn vào 2 đầu dây. các bạn có thẻ gọi thợ hàn đến hàn hoặc khi đi mua các vật tư trên có thể nhơ bên đơn vị bán hàn sẵn ODF vào 2 đầu của sợi cáp và trả thêm công hàn cho họ thôi.
Lưu ý rằng đã hàn sẵn như vậy khi mang về thi công đi dây cáp các bạn hết sức thận trọng để tránh bị gãy cáp. lúc đó sẽ vẫn phải gọi thợ hàn cáp quang tới
– Tiếp theo sau khi đi cáp xong và hàn hộp ODF xong các bạn tiến hành kết nội bộ chuyển đổi quang điện với Hộp Phối quang (ODF) bằng các sợi dây nhảy quảng SC/UPC.
+ 1 đầu kết nối với thiết bị mạng của nhà cung cấp qua Cổng RJ45 với sợi dây Lan. Sau đó dùng dây nhẩy quang cắm vào 2 cổng quang và 2 đầu còn lại của dây nhảy cắm trực tiếp kết nối với ODF
+ đầu dây cáp còn lại bên kia các bạn sẽ làm ngược lại sợi dây nhảy quang sẽ được cấm từ ODF ra, cắm vào cổng quang của converter quang. tiếp tục dùng 1 dây LAn cắm vào đầu RJ45 của bộ chuyển đổi và kết nối với thiết Switch mạng, hay bộ chia tín hiệu mạng tới các thiết bị máy tính, máy in…
